Профиль клиента

Что на самом деле нужно университету

Инженерный факультет малайзийского университета пришел в DATO с четким заданием: им нужна настоящая промышленная система сварки коботами , а не учебный симулятор, которую студенты могли бы программировать, использовать и учиться в лабораторных условиях.

Их конкретные требования заключались в следующем:

• Система, которая отражает то, что малазийские производители фактически используют на производстве.

• Достаточно безопасен для работы учащихся без полной защиты от промышленной безопасности.

• Достаточно легко запрограммировать, чтобы его могли запускать преподаватели и студенты, а не специалисты по робототехнике.

• Достаточно компактен, чтобы поместиться в существующем лабораторном пространстве.

• Подкреплено документацией, сертификацией и послепродажной поддержкой, подходящей для институциональных закупок.

Эти требования определяли каждое решение в процессе настройки.

Продукт: Aubo i10 Cobot + автоматическая лазерная сварочная головка DATO

Основные компоненты системы

Характеристики продукта, важные для поступления в университет

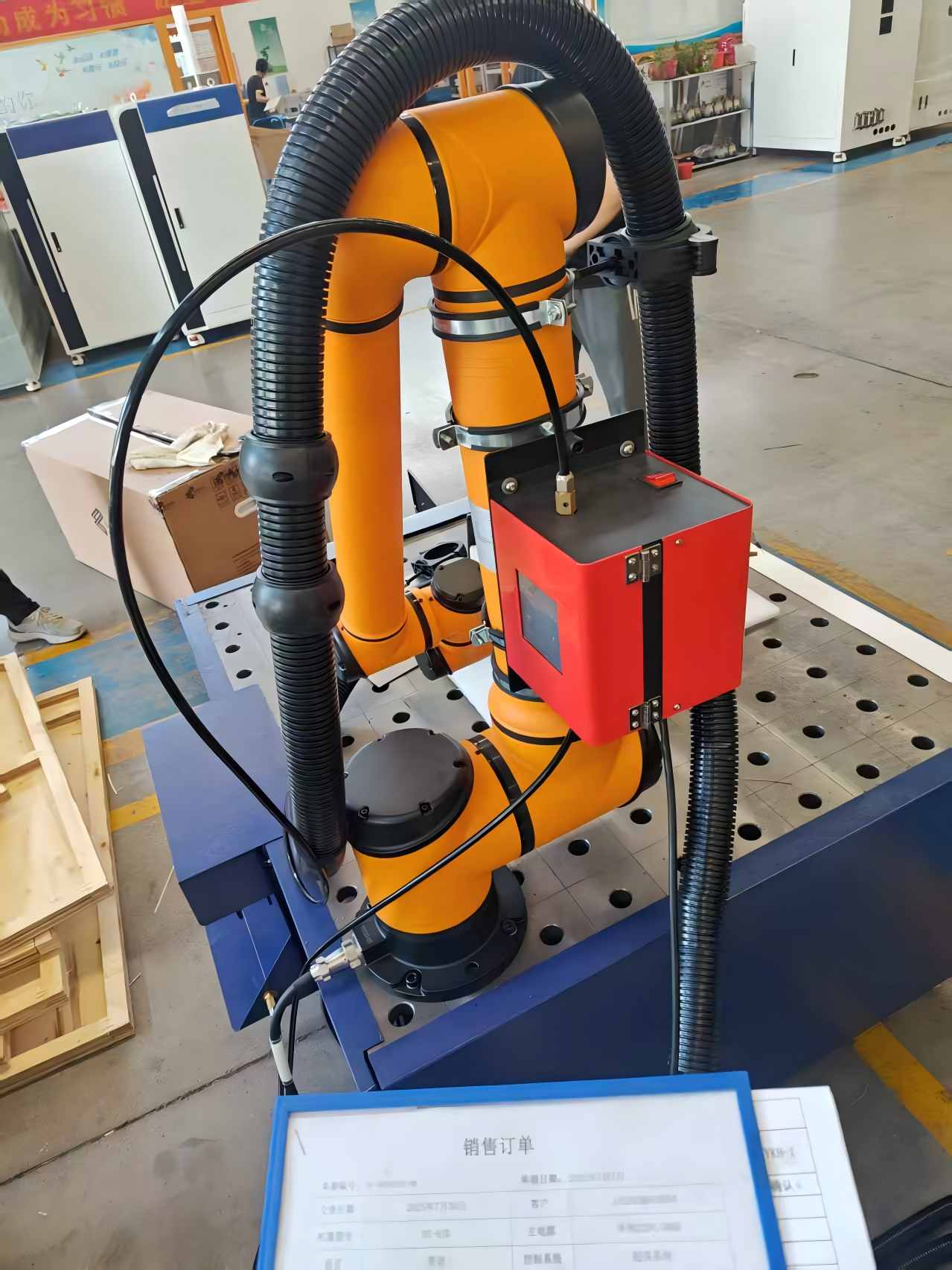

① Aubo i10: настоящий серийный кобот, а не уменьшенная демонстрационная установка

Aubo i10 — это тот же робот-манипулятор, который используется на заводах Малайзии , а не упрощенная образовательная версия. Это различие имеет огромное значение для университета:

• Повторяемость положения ±0,02 мм — учащиеся ощущают настоящую промышленную точность, а не приближение к обучению с ослабленными допусками.

• Полное 6-осевое шарнирное соединение — позволяет демонстрировать сложные траектории сварки: прямые швы, изогнутые траектории, угловые соединения, угловые сварные швы.

• Полезная нагрузка 10 кг / вылет 1350 мм — достаточно для реалистичных размеров заготовок и конфигураций сварочных горелок.

• Совместная безопасность (не требуется полная изоляция) — робот обнаруживает неожиданный контакт и автоматически останавливается; группы студентов могут безопасно наблюдать с близкого расстояния

• Сертифицирован CE и ISO — соответствует европейским и международным стандартам безопасности; напрямую поддерживает институциональные закупки и документацию по аккредитации

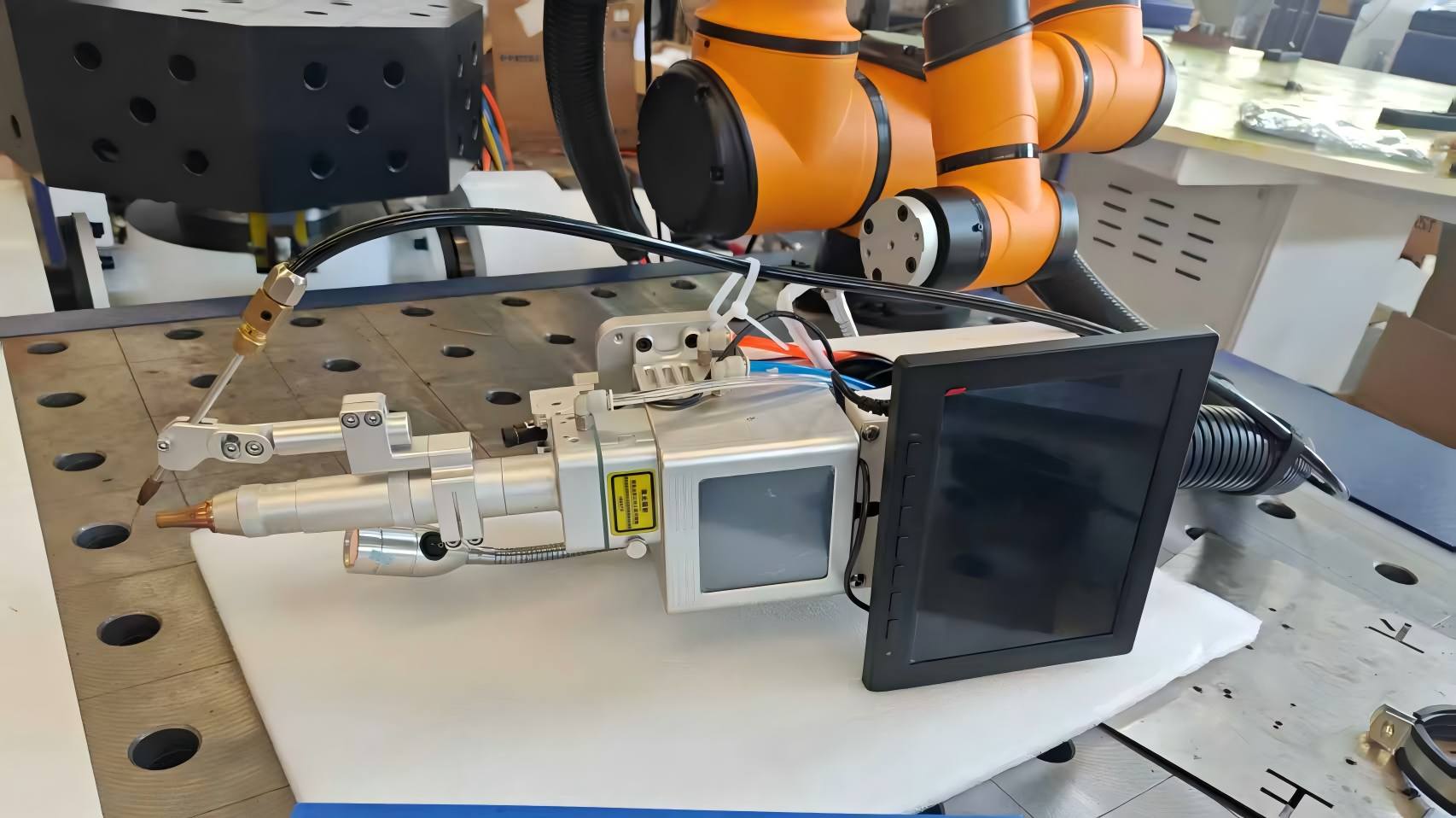

② Головка автоматической лазерной сварки DATO: ключевое отличие

Автоматическая сварочная головка — это то, что отличает эту систему от базовой руки кобота с прикрепленной горелкой. Ключевые особенности:

• Моторизованное колебание луча — обеспечивает контролируемую ширину сварного шва (регулировка 0–5 мм) без ручного переплетения; учащиеся могут визуально наблюдать, как параметры колебаний влияют на профиль борта

• Интегрированная подача проволоки — проволока подается автоматически с программируемой скоростью; исключает необходимость ручного добавления наполнителя и делает взаимосвязи параметров понятными и воспроизводимыми

• Система быстросъемных насадок — замена насадок для разных типов соединений занимает менее двух минут; практичен для многозадачных лабораторных занятий

• Обратная связь по параметрам в режиме реального времени — мощность лазера, скорость подачи проволоки и скорость перемещения отображаются и регистрируются; Студенты могут напрямую соотносить входные параметры с результатами сварки.

③ Источник волоконного лазера мощностью 1500 Вт: видимые результаты на учебных материалах

Для университетского демонстрационного проекта выбор мощности лазера имеет решающее значение. Слишком низкое значение приводит к проблемам системы с более толстыми демонстрационными образцами; слишком высокий и тонкий лист металла прогорает прежде, чем учащиеся смогут наблюдать за процессом.

Мощность 1500 Вт была выбрана специально для этого применения , потому что:

• Чистая сварка нержавеющей стали и углеродистой стали толщиной 1–4 мм — наиболее распространенных учебных материалов.

• Создает визуально четкий и яркий сварной шов , который хорошо фотографируется и снимается для документации лекций.

• Создает достаточный контраст зон термического влияния на образцах поперечного сечения для проведения металлургического анализа.

• Работает с параметрами, которые позволяют выполнять демонстрационные прогоны на низкой скорости без потери стабильности дуги, что важно, когда инструктор объясняет процесс группе в режиме реального времени.

Кастомизация: что DATO настроил специально для этого клиента

Это не была распродажа в готовом виде. Команда инженеров DATO проработала детальный процесс настройки совместно с отделом закупок и технической командой факультета:

Подробности пользовательской конфигурации

① Конструкция приспособления для заготовки Стандартные производственные приспособления оптимизированы для одного типа детали. Для университетской лаборатории заказчику требовалась гибкость. Компания DATO поставила модульный плоский сварочный стол с регулируемыми положениями зажима , позволяющий хранить на одном столе образцы плоских листов, небольшие секции труб, сборки кронштейнов и детали индивидуальных студенческих проектов без замены приспособлений.

② Демонстрационный режим с пониженной скоростью. На полной производственной скорости процесс сварки происходит слишком быстро для эффективного обучения. DATO настроила в системе управления специальный демонстрационный профиль скорости , позволяющий роботу двигаться со скоростью 20–40 % от нормальной скорости движения во время учебных занятий, делая сварочную ванну, подачу проволоки и движение горелки четко видимыми для студентов, наблюдающих за ним с безопасного расстояния.

③ Двуязычный интерфейс управления. Панель управления была настроена с вариантами интерфейса на английском языке и языке Bahasa Malaysia — практическая деталь, которая снижает языковой барьер для студентов и гарантирует эффективное использование системы всеми преподавателями и студентами.

④ Предварительно загруженные программы обучения Перед поставкой компания DATO предварительно загрузила в систему пять стандартных демонстрационных программ сварки :

• Линейный стыковый шов (плоское положение)

• Угловой сварной шов (Т-образное соединение)

• Нахлесточный шов (нахлест листового металла)

• Сварной шов по изогнутой траектории (демонстрация 6-осевого движения)

• Многопроходная сварка (демонстрация наслоения параметров)

Эти программы позволяют преподавателям проводить структурированные демонстрации с первого дня без необходимости программировать систему с нуля перед первым занятием.

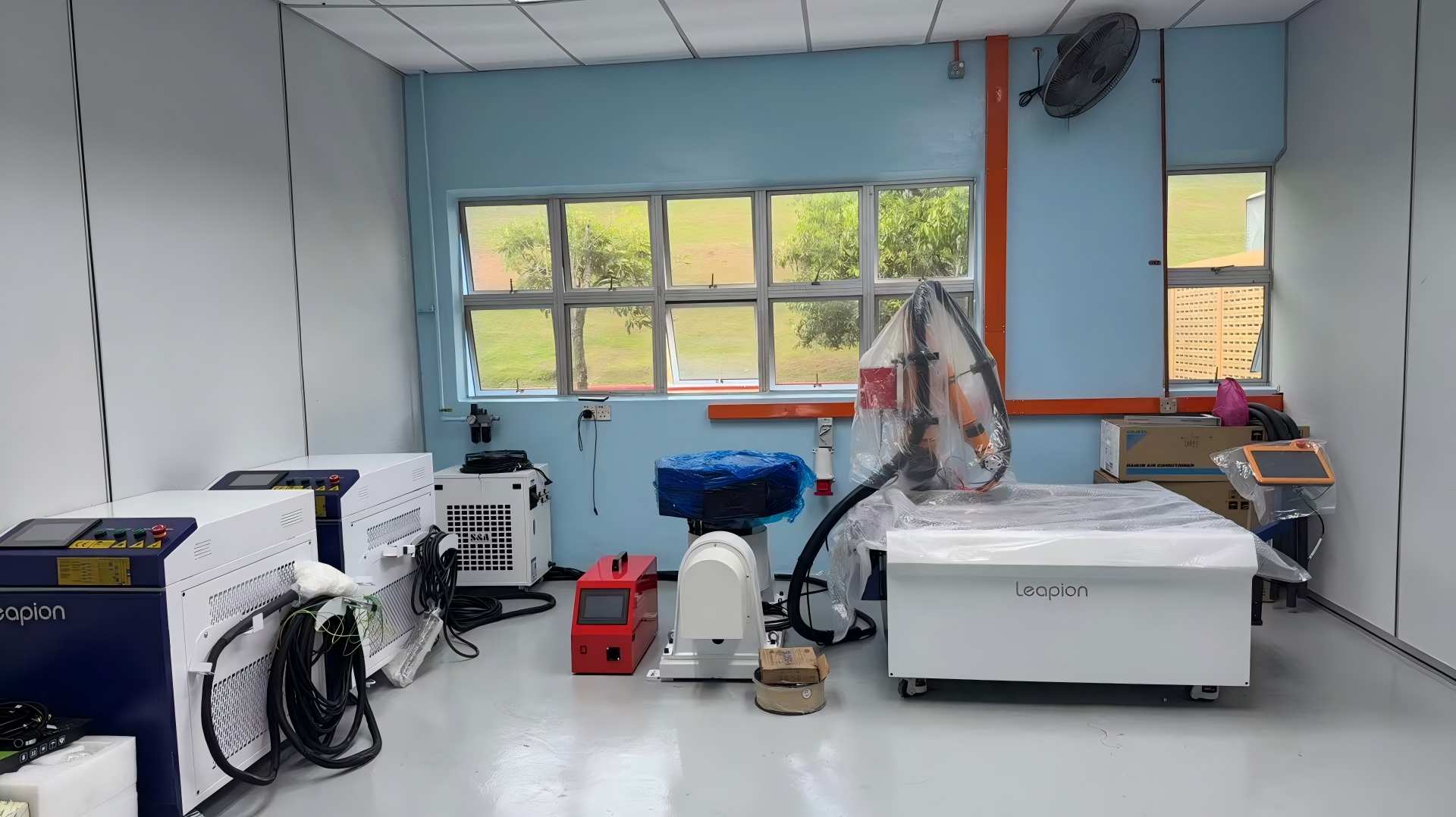

⑤ Компактная планировка Лабораторное пространство университета имело определенные ограничения по размерам. Команда DATO рассмотрела план помещения и сконфигурировала систему с боковым шкафом для лазерного источника вместо стандартной компоновки с задней установкой, что уменьшило общую занимаемую площадь примерно на 30% и позволило системе разместиться в выделенном лабораторном отсеке.

Упаковка и доставка: защита инвестиций

Университетские закупки включают в себя большие расстояния доставки, процедуры приемки в учреждениях и ограниченное количество технического персонала на месте для распаковки и установки. DATO обратился к этому напрямую:

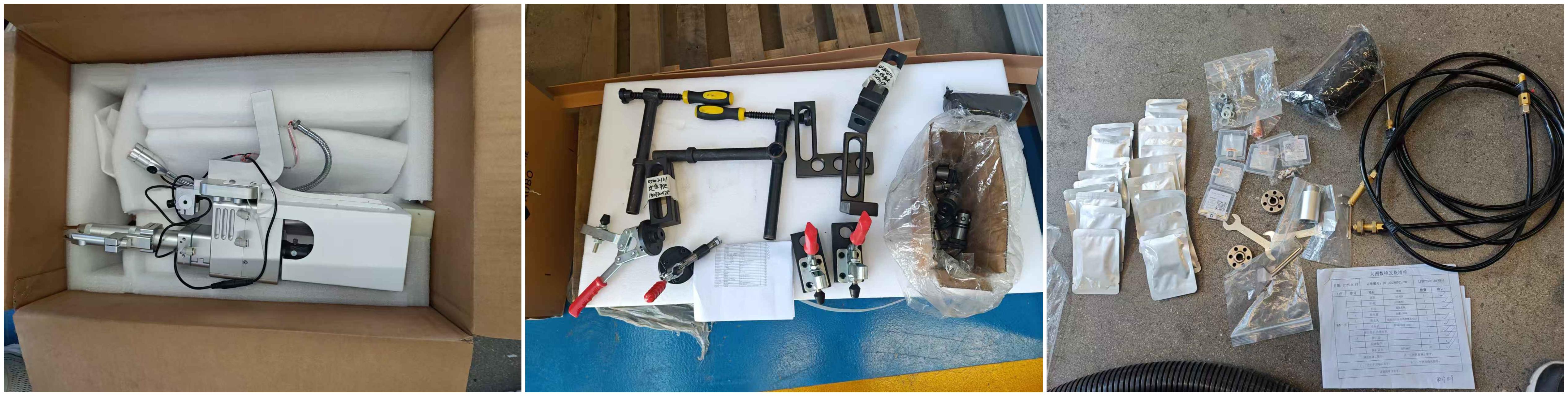

• Деревянный ящик экспортного качества с внутренними опорами из пенопласта для манипулятора робота, сварочной головки и лазерного источника — каждый компонент индивидуально защищен от вибрации и влаги во время морских перевозок.

• Маркировка на уровне компонентов на каждой упаковке — на каждом ящике четко указано содержимое, вес, инструкции по обращению и порядковый номер установки.

• Отчет о предотгрузочной проверке предоставляется перед отправкой, включая результаты испытаний на перемещение оси робота, проверку выходной мощности лазера и данные калибровки сварочной головки.

• Упаковочный лист с фотодокументацией — отдел закупок университета получил полный фотоотчет упакованной системы для таможенного оформления и регистрации институциональных активов.

Проверка качества: что было проверено перед отправкой

Каждая система, поставляемая DATO, проходит структурированную проверку качества перед отправкой. По данному вузовскому заказу проверкой были охвачены:

Образцы сварных швов, полученные в ходе контроля качества, были отправлены вместе с системой , что дало преподавателям физический эталон того, что должна производить система, и учебное пособие для первого дня использования.

Сертификаты: соответствие требованиям институциональных закупок

Процессы университетских закупок обычно требуют официальной документации, прежде чем заказ на закупку может быть одобрен. DATO предоставила полный необходимый пакет сертификации:

• Сертификат CE — подтверждает, что система соответствует европейским директивам по безопасности машинного оборудования; принят малазийскими институциональными закупками в качестве международно признанного эталона качества

• ISO 9001:2015 — сертификация системы менеджмента качества DATO, охватывающая процессы проектирования, производства и послепродажного обслуживания.

• Сертификация безопасности робота Aubo i10 — сертификаты безопасности робота UL, CE и ISO для манипулятора совместного робота.

• Классификация лазерной безопасности — источник лазера классифицирован и задокументирован в соответствии со стандартом IEC 60825-1; требуется для соблюдения требований безопасности университетской лаборатории

• Отчет об испытаниях электробезопасности — полный отчет об испытаниях электробезопасности интегрированной системы.

Эти документы были подготовлены и предоставлены в виде полного пакета закупок , что позволило снизить административную нагрузку на отдел закупок факультета и ускорить процесс согласования.

Процесс обслуживания: от первого запроса до первого класса

Этап 1 — Техническая консультация (1–2 неделя)

Техническая группа факультета представила размеры своей лаборатории, требования к учебной программе и параметры бюджета. Инженер по применению DATO рассмотрел техническое задание и предложил конфигурацию автоматической сварочной головки Aubo i10 + 1500 Вт с подробным объяснением того, почему каждый компонент был выбран именно для образовательного применения, а не для общей брошюры о продукте.

Этап 2. Подтверждение индивидуальной конфигурации (3-я неделя)

DATO представила варианты настройки: демонстрационный скоростной режим, двуязычный интерфейс, предварительно загруженные программы, компактную компоновку и модульную таблицу приспособлений. Преподаватели рассмотрели и подтвердили конфигурацию. Было выпущено официальное предложение с детализированными ценами.

Этап 3 — Проверка производства и качества (4–7 недели)

Система была собрана, интегрирована и протестирована на предприятии DATO. Предотгрузочная проверка была завершена, и был составлен полный отчет по контролю качества, образцы сварных швов и пакет сертификации.

Этап 4 — Экспортная упаковка и отгрузка (8-я неделя)

Система была упакована в экспортные деревянные ящики, сфотографирована и отправлена ​​морским транспортом в Малайзию. Университет получил информацию для отслеживания, упаковочный лист с фотографиями и полный пакет документации по электронной почте.

Этап 5. Поддержка удаленной установки (10–11 недели)

По прибытии техническая команда DATO предоставила руководство по удаленной установке посредством видеозвонка , шаг за шагом проводя лаборанта университета через распаковку, позиционирование, электрическое подключение и запуск системы. Занятие было записано и предоставлено преподавателям для дальнейшего использования.

Этап 6. Онлайн-обучение операциям (11–12 недели)

Для преподавателей и лаборантов факультета был проведен специальный онлайн-тренинг , посвященный:

• Процедуры запуска и завершения работы системы

• Обучение подвесной навигации и базовому программированию.

• Запуск и изменение предварительно загруженных демонстрационных программ.

• Регулировка параметров сварки для различных материалов и толщин.

• Регулярное техническое обслуживание: очистка сопел, замена катушки с проволокой, проверка линз.

Этап 7 — Постоянная послепродажная поддержка

DATO обеспечивает постоянную техническую поддержку через WhatsApp и электронную почту. Время ответа на технические вопросы – в течение 24 часов. Запасные части — сопла, защитные линзы, катушки с проволокой, расходные материалы — доступны для прямого заказа и доставляются в стандартные сроки.

Ценообразование: что следует знать университетам

Университетские закупки работают иначе, чем коммерческое производство: бюджетные циклы, одобрения комитетов и обоснование соотношения цены и качества — все это части процесса. Подход DATO к ценообразованию для клиентов в сфере образования отражает следующее:

• Детализированное предложение — цена на каждый компонент оценивается отдельно, поэтому преподаватели могут четко видеть, за что они платят, и обосновать каждую позицию для комитетов по закупкам.

• Стоимость образовательной конфигурации — демонстрационный скоростной режим, предварительно загруженные программы, двуязычный интерфейс и модульная таблица приспособлений включены в стоимость системы и не взимаются за дополнительную плату.

• В комплект входит пакет сертификации — документация CE, ISO и лазерной безопасности предоставляется без дополнительной оплаты; это не дополнительные дополнения

• Прозрачные послепродажные расходы — номера расходных деталей, цены и сроки поставки предоставляются заранее, чтобы преподаватели могли точно спланировать текущие эксплуатационные расходы.

• Никаких скрытых платежей за интеграцию — система поставляется как полностью интегрированная, протестированная единица; университету не нужно нанимать стороннего интегратора для ввода его в эксплуатацию

Отзывы клиентов

«Что отличало DATO, так это уровень детализации процесса настройки. Они не просто прислали нам каталог продукции — они спросили о наших лабораторных помещениях, нашей учебной программе, уровне опыта наших студентов, а затем предложили систему, которая действительно соответствовала тому, что нам было нужно. Предварительно загруженные демонстрационные программы позволили нам провести первое студенческое занятие в течение недели после установки. Образцы сварных швов для контроля качества, которые они отправили вместе с системой, теперь выставлены в нашей лаборатории»,
— старший преподаватель факультета машиностроения и машиностроения, Малайзия

Почему малазийские университеты выбирают DATO

Технические характеристики системы

Сварочная система Cobot DATO Aubo i10 —
робот конфигурации для обучения: Aubo i10 | 6-осевой | Полезная нагрузка 10 кг | Вылет 1350 мм | с повторяемостью ±0,02 мм :
Сварочная головка Автоматическая лазерная сварочная головка DATO HJR-A3 | Ширина колебаний 0–5 мм.
Мощность лазера: 1500 Вт. Волоконный лазер (Raycus).
Диаметр проволоки: 0,8/1,0/1,2/1,6 мм | Максимальная скорость подачи: 100 мм/с.
Материалы: нержавеющая сталь, углеродистая сталь, оцинкованный лист, алюминиевый сплав.
Интерфейс: английский / Bahasa Malaysia (двуязычный).
Сертификаты: CE, ISO 9001, UL, IEC 60825-1. Лазерная безопасность.
Охлаждение: водяное. Занимаемая
площадь: Компактная боковая компоновка (подгоняется под размеры лаборатории).

Запросить конфигурацию университета или учебного центра

DATO сотрудничает с университетами, политехническими и профессиональными учебными заведениями по всей Юго-Восточной Азии, чтобы настроить кобот-сварочные системы для образовательных приложений. Отправьте нам размеры вашей лаборатории, краткое описание учебной программы и диапазон бюджета — и мы предложим конфигурацию с полной ценой и документацией.
